运-20

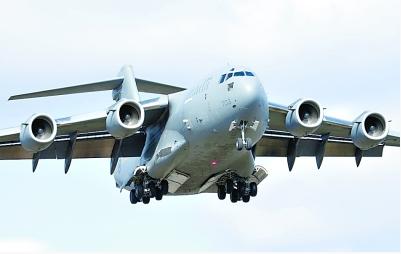

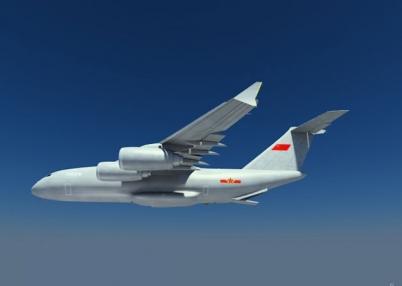

　　运-20采用常规布局，机翼为悬臂式上单翼，前缘后掠角24°，无翼梢小翼。悬臂式T形尾翼。垂直安定面与机身连接处向前伸有小背鳍，嵌入式方向舵分为上、下两段，升降舵分为两段。液压可收放前三点式起落架，可靠重力应急自由放下。前起落架为双轮，主起落架为6轮。前起落架向前收入机身，主起落架旋转90°向里收入机身两侧整流罩内。该机为大展弦比超临界翼型，采用包括前缘缝翼及外吹式襟翼系统等增升装置。

　　高置T形尾翼的布局的优点和缺点都很明显。"T"型平尾的优点是平尾的速度阻滞系数大,效率高,同时,平尾相当于垂尾的端板,也能使垂直尾翼的气动效率提高.缺点是要使垂直尾翼的结构重量增加,而且只有对于平直的或小后掠平尾才有可能。最大的问题是机翼和尾翼之间气动干扰的情况和结构布置的难易程度。首先是要使平尾能避开机翼尾涡的不利干扰，如果平尾处于机翼强烈尾涡的影响区内,则飞机的操纵性和稳定性难以保证,机翼尾涡随迎角的增大而增强,亚音速大迎角和超音速中等以上迎角,在机翼后面都会有很强的尾涡扰流区。一般来讲，将平尾布置在机翼翼弦平面上下不超过5%平均气动力弦长的位置,有可能满足大迎角时纵向稳定性的要求. 现代飞机采用下平尾和中平尾的型式较多，这样容易避开大迎角时机翼尾涡的影响,有的飞机为了使平尾完全处于机翼尾迹之外而采用"T"形尾翼,即将平尾安装在垂直尾翼的顶端。
